▋機械格柵  設備簡介/Equipment introduction

機械格柵能有效地分離固體物質，有效地降低水中懸浮物（SS）、化學耗氧量（COD），減輕后續工序的處理負荷。同時也應用于工業生產中進行固液分離和回收有用物質。機械格柵過濾直徑為2~3mm，我公司在運營過程中在機械格柵的基礎上研制了新型超微機械格柵，用于更小直徑（0.5mm）的過濾，進一步降低水中懸浮物（SS）、化學耗氧量（COD），減輕后續工序的處理負荷。

▋機械格柵  工作原理/working principle

機械格柵是可以連續自動清除的格柵。它由許多個相同的耙齒機件交錯平行組裝成一組封閉的耙齒鏈，在電動機和減速機的驅動下，通過一組槽輪和鏈條組成連續不斷的自上而下的循環運動，達到不斷清除格柵的目的。當耙齒鏈運轉到設備上部及背部時，由于鏈輪和彎軌的導向作用，可以使平行的耙齒排產生錯位，使固體污物靠自重下落到渣槽內，脫落不干凈時，這類格柵容易把污物帶到柵后渠道中。鋼絲繩牽引卷筒機械格柵工作時鋼繩驅動裝置放繩，耙斗從頂點位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置（電動推桿）的推動下通過中間鋼繩的牽引張開并繼續下行直至抵達渠道下限位，待耙齒插入格柵間隙后，鋼繩驅動裝置收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除柵渣直至觸及撇渣板，在兩者相對運動作用下，柵渣被撇出，經導渣板落入渣槽，完成一個工作循環。

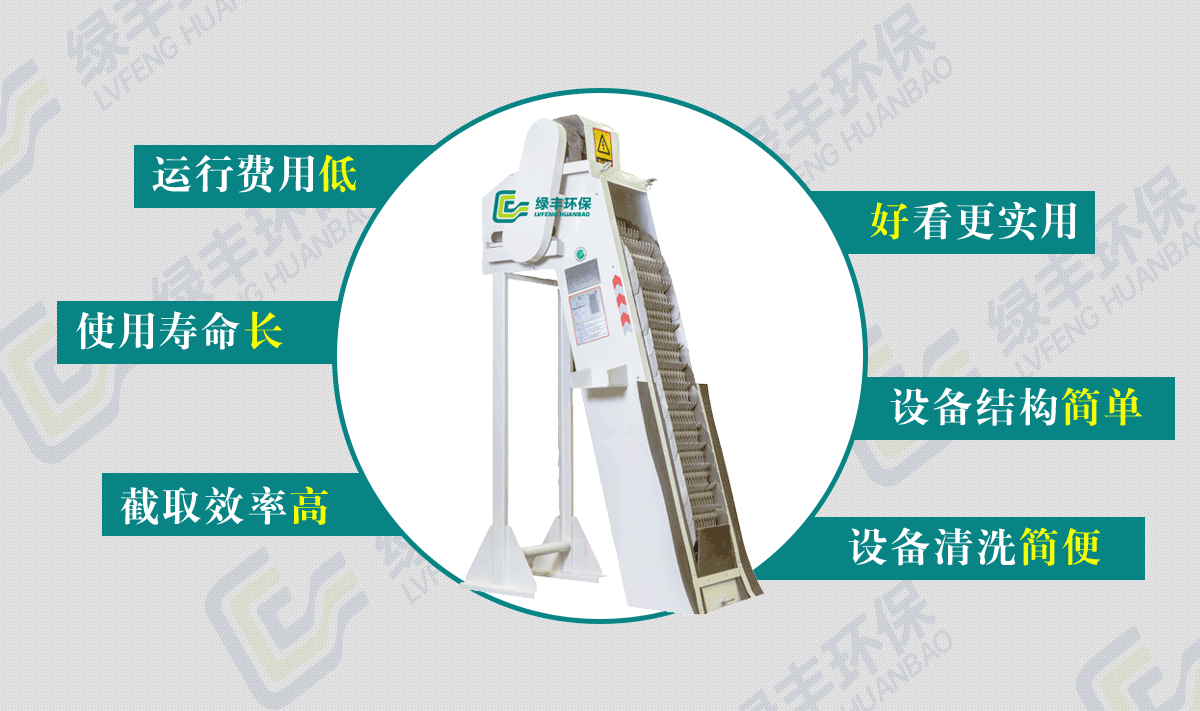

▋機械格柵  產品特點/Product features

　　1、機械格柵機在起吊安裝前應檢查各預埋鋼板位置、尺寸是否符合設備要求，應；

　　①格柵井兩側面與格柵井平面應垂直，其垂直度允差不得超過20mm。

　   ②格柵井兩側應平行，其平行度不超過20mm。

　　③帶錨腳的兩預埋鋼板平面應與格柵井頂部平臺面平。

　　2、由于本機制作時沒有提供溝的深度，機械格柵機放入溝內，校正角度后，把格柵支座底面放在基礎上，側面與格柵機架焊接就位，其安裝角度須符合設計要求，齒耙清污機的安裝水平度小于1/1000mm，然后再擰緊地腳螺母（如無預埋鋼板，可用膨脹螺栓固定）。

　　3、卸區安全罩，放松漲緊鏈輪，卸下減速機端鏈條，通電試運轉，看減速機的轉向是否與安全罩上所示肩頭方向相，嚴禁反轉。

　　4、用張緊鏈輪調整鏈條松緊度，并用張緊螺桿調整耙齒鏈的松緊度。

　　5、檢查減速機的潤滑油是否到油面線，不足時用46號機械油加至油面線。（設備次運轉應先加注46＃機油至減速機油位線，本機已加油脂，每年更換一次）

　　6、裝好安全罩，接通電源空載運轉，應無抖動、卡阻及異常噪聲，空載實驗運轉后，再投入負載運轉。

▋機械格柵  使用范圍/Scope of application

1、用于造紙、屠宰、皮革、制糖、釀酒、食品加工、紡織、印染、石化等工業廢水處理中，去除懸浮物、漂浮物、沉淀物等固態物質；

2、用于造紙、酒精、淀粉、食品加工等行業中的回收纖維、渣料等有用物質；

3、用于城市污水處理中代替初沉池。

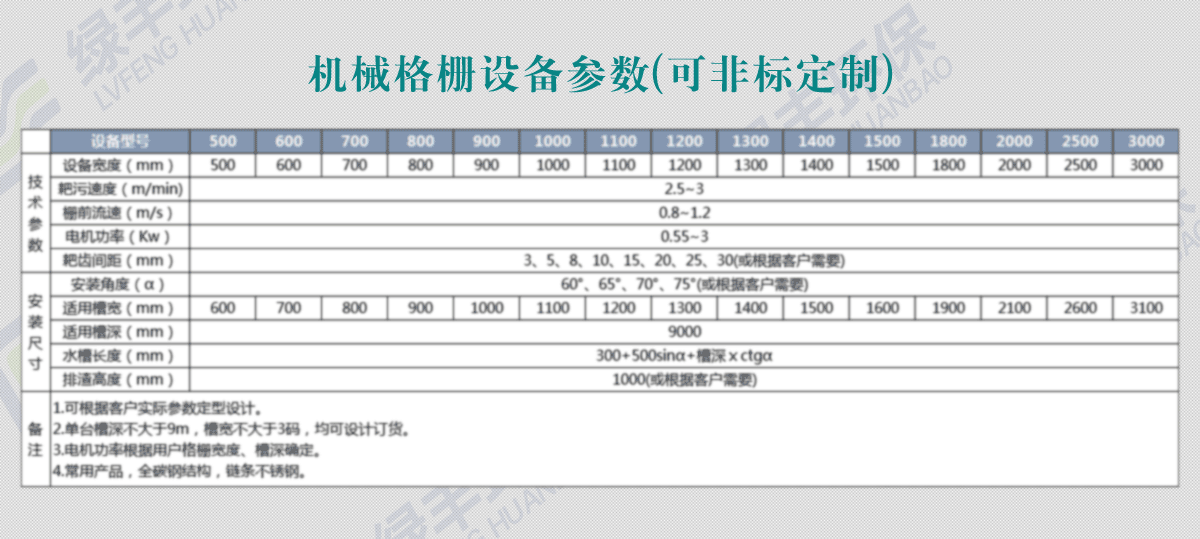

▋機械格柵  主要技術參數與性能指標/Main technical parameters and performance indexes
